MH0-MC 磁柵編碼器 MH0系列圓環型
產品概述
由磁環和讀數頭組成，具有體積小、抗干擾性強、高精度、高速度、高可靠性等特點，實現對高速主軸、空心軸等旋轉和線性運動的精確測量，確保設備的穩定性和安全性。
使用場景
應用于輸送設備、機床設備、電梯、AC電機、電主軸等旋轉運動的速度、角度測量和位置反饋，或在粉塵多及振動較惡劣環境中應用。
核心功能
分辨率可選
(1/5/10)μm
輸出類型
ABZ差分/單端
抗干擾
電路設計
防油 / 防水
防塵 / 防震
133-4281-4291 在線咨詢

產品特點

高可靠性

采用全金屬外殼設計，高柔耐磨屏蔽電纜，抗干擾軟硬件電路設計。

高精度

分辨率精度可選：1μm、5μm、10μm，亦可按客戶要求定制，被測量裝置平行安裝，無機械轉換誤差。

高環境適應性

能耐受油污、液體、灰塵、振動等復雜的工作環境。

小巧易安裝

產品外觀尺寸小巧精致，滿足更小安裝空間。

產品參數

(左滑查看更多參數)

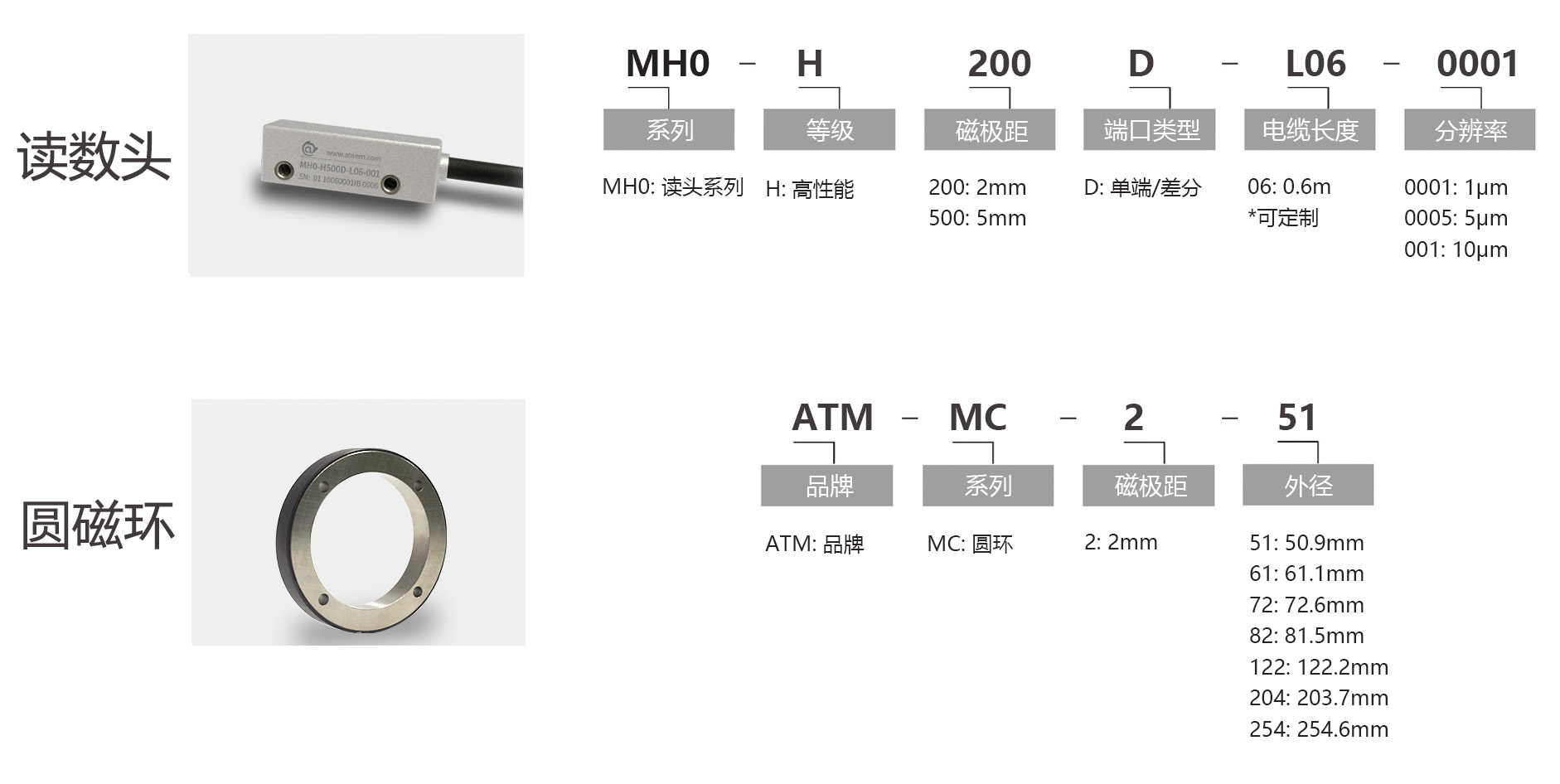

讀數頭技術參數
型號 MH0-H200 / MH0-H500 分辨率 1μm、5μm、10μm可選
定位精度 ±20μm/m 重復定位精度 ±3μm/m
外殼材料 鋅/鋁金屬壓鑄 讀取距離 0.1-1mm / 0.1-1.5mm
電纜護套 ETFE 鐵氟龍 工作電壓 5-24V DC
輸出信號 單端或差分 輸出電壓 單端24V 差分5V
輸出阻抗 0Ω (R負載＞75Ω) 電流消耗 ＜25 mA 24V DC ＜50 mA 5V DC
相位 90±1° 響應速度 250m/min(與速度成比例輸出)
連接方式 開放電線末端 (可定制4-9針插拔連接器)
外觀尺寸
磁環相關技術參數
型號 外徑(mm) 內徑(mm) 寬度(mm) 磁極數 磁極距(mm) 磁極精度(%) Z向原點 材料
ATM-MC-2-51 50.9土0.05 30土0.02 5土0.1 80 2 <土1 不帶Z向原點 不銹鋼和軟膠磁
ATM-MC-2-61 61.1土0.05 45土0.02 10土0.1 96 帶Z向原點
ATM-MC-2-72 72.6土0.05 54土0.03 7士0.1 114
ATM-MC-2-82 81.5土0.05 68土0.03 7士0.1 128
ATM-MC-2-122 122.2土0.05 106土0.03 10土0.1 192
ATM-MC-2-204 203.7土0.05 187土0.03 10土0.1 320
ATM-MC-2-254 254.6土0.05 240土0.03 5土0.1 400 不帶Z向原點

客戶案例

留下您的信息,獲取產品資料及報價

撥打電話 133-4281-4291 聯系我們，或者留下您的聯系方式，我們會盡快與您聯系

資料下載

MH0系列磁柵尺讀數頭用戶手冊

2025-05-30

ATM-MC系列磁環產品手冊V1.0.6

2024-07-23
