MH0-H200 磁柵尺讀數頭

產品概述

采用高柔耐磨屏蔽電纜、抗干擾軟硬件電路設計，抗干擾性能強；滿足各種高精度位移測量場合，能耐受油污，液體，灰塵，振動等復雜的工作環境。產品外觀小巧而精致，方便小空間安裝。

使用場景

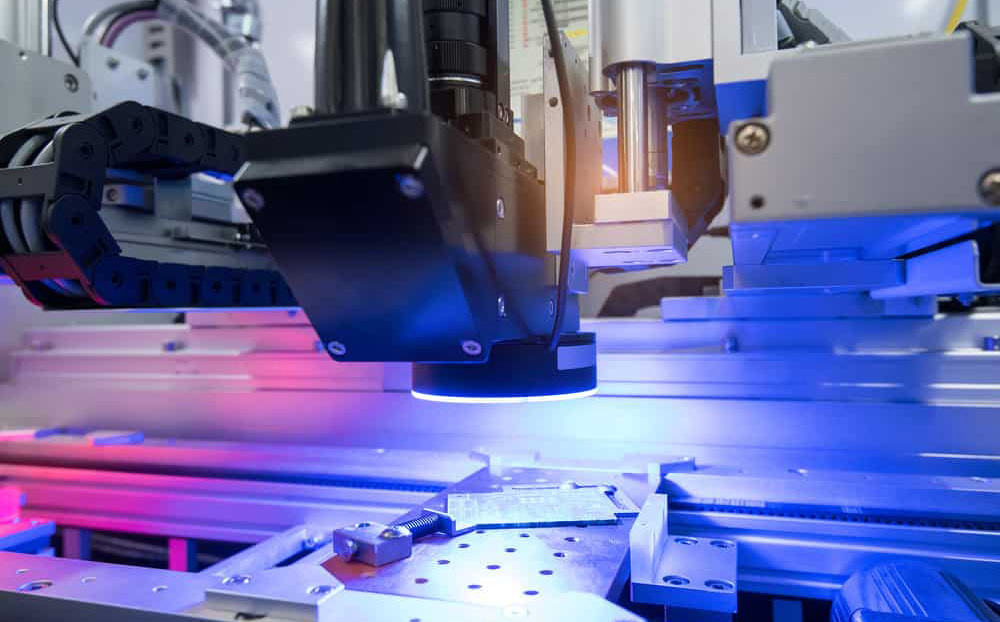

適用于木材石材加工機床、直線電機、半導體、液晶、面板設備及高精度位移測量自動化生產線、玻璃檢測臺、玻璃磨邊機、折彎?rùn)C(jī)、油壓機、激光切割、數控機床、坐標銑床、坐標鏜床等設備。

核心功能

分辨率可選
(1/5/10)μm
定位精度
±20μm/m
重復定位精度
±20μm/m
抗干擾
電路設計
防油 / 防水
防塵 / 防震

133-4281-4291 在線咨詢

產品特點

高可靠性

采用全金屬外殼設計，高柔耐磨屏蔽電纜，抗干擾軟硬件電路設計。

高精度

分辨率精度可選：1μm、5μm、10μm，亦可按客戶要求定制，被測量裝置平行安裝，無機械轉換誤差。

高環境適應性

能耐受油污、液體、灰塵、振動等復雜的工作環境。

小巧易安裝

產品外觀尺寸小巧精致，滿足更小安裝空間。

產品參數

(左滑查看更多參數)

讀數頭技術參數

型號	MH0-H200	分辨率	1μm、5μm、10μm可選
定位精度	±20μm/m	重復定位精度	±20μm/m
外殼材料	鋅/鋁金屬壓鑄	讀取距離	0.1-1mm
電纜護套	ETFE 鐵氟龍	工作電壓	5-24V DC
輸出信號	單端或差分	輸出電壓	單端24V 差分5V
輸出阻抗	0Ω (R負載＞75Ω)	電流消耗	＜25 mA 24V DC ＜50 mA 5V DC
相位	90±1°	響應速度	250m/min(與速度成比例輸出)
連接方式	開放電線末端 (可定制4-9針插拔連接器)
外觀尺寸

磁柵尺技術參數

極距	2mm、5mm可選	防護等級	IP67
電纜曲率半徑	8D	折彎次數	＞2000萬次循環
運行溫度	0℃ … +50℃	存放溫度（未經處理）	短期：-10℃…+60℃ 中期：0℃…40℃ 長期：+20℃
20℃時準確性,mm為單位	± (0.025+0.02×L[m]) (L=測量長度，以米為單位）	由熱引起的長度膨脹	?L[m] = L[m] x α[1/K] x ??[K] (L = 磁尺長度，以米為單位， ?? = 相對溫度變化)
相對空氣濕度	最大 95%，未冷凝時	長度膨脹系數	α ≈ 16 x 10-6 1/K
彎曲半徑	最小 100 mm	可供應長度	50 m (至 100 m 請事先咨詢)
磁尺重量	ca. 62 g/m (包括粘貼帶 + 覆蓋薄膜)	覆蓋帶重量	ca. 19 g/m (包括粘貼帶 + 覆蓋薄膜)
外來磁性影響	外來磁場與磁尺表面的距離不能超過 64 mT (640 Oe; 52 kA/m)，否則可能損壞或毀壞磁尺編碼
