一：工作原理
使用類似于錄音技術的方法，通過磁頭在磁尺（或磁盤）上記錄嚴格相等的磁波，這個過程被稱為磁記錄。記錄磁波的磁尺稱為磁網尺。磁網尺上相鄰柵波的間隔距離稱為磁網的波長，也稱為磁網的節距（網距）。
非接觸式掃描磁場并將模擬測量轉換為絕對或增量輸出信號。作為一個完整的測量系統，這種磁性測量技術，特別是非接觸測量技術，適用于線性和徑向位置的檢測，也適用于轉數或角度的檢測。在工業極端條件下，測量對穩定性和可重復性有很高的要求。正是在這方面，磁柵尺解決方案值得您考慮和選擇：灰塵、油脂、振動、沖擊和溫度不是障礙。
作為一種開放、耐用的磁性測量系統，集成了信號轉換模塊的磁性傳感器具有直接的數字信號輸出裝置，結合磁尺，形成了一個開放、可靠的線性測量系統。
二、產品型號及電纜示意圖
三、競爭優勢
(1)高可靠性:全金屬外殼設計，全進口高柔性耐磨屏蔽電纜，抗干擾軟硬件電路設計
(2)高精度：分辨率精度：1um，5um，10um也可根據客戶要求定制；測量裝置平行安裝，無機械轉換誤差
(3)高環境性:耐油污、液體、粉塵、振動等復雜工作環境
(4)安裝簡單:產品外觀小巧精致，小空間安裝方便。
全金屬
四、適用于行業和典型設備
阿童木磁柵尺讀數頭適用于木材石材加工機床、直線電機、半導體、液晶、面板設備及高精度位移測量自動化生產線、玻璃檢測臺、玻璃磨邊機、折彎?rùn)C(jī)、油壓機、激光切割、數控機床、坐標銑床、坐標鏜床等設備。

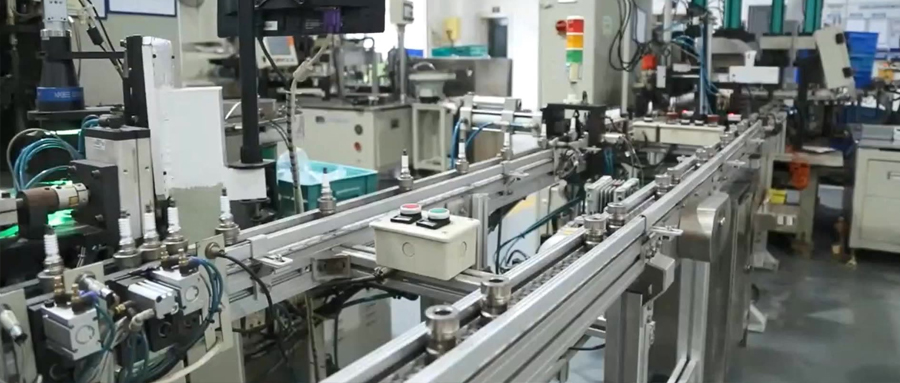

五、應用案例
