雙張檢測應用案例丨解決江蘇某覆銅電路板生產商上料重疊問題
2021-12-07
您的位置: 首頁
客戶案例
雙張檢測應用案例丨解決江蘇某覆銅電路板生產商上料重疊問題

項目背景

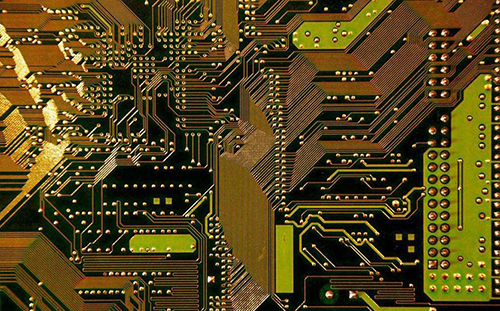

江蘇某生產企業,主要生產覆銅電路板,自動化生產線上自動上料機自動抓取單張電路板片料,再進入產線上加裝各種電容產品,如果出現重疊片料,則加工無法正常運作,干擾電路正常使用。


項目目標

目標:準確有效的檢測到雙張重疊問題。

難點:1、片料面積大、厚度大;2、安裝區域接近磁力分張裝置。


解決方案

此方案,采用阿童木雙料檢測傳感器1000B搭配方形傳感器探頭,當機械手取料至雙張傳感器檢測范圍時,將雙張傳感器送到檢測位置進行檢測,這種方法是為了保護雙張傳感器,避免雙張傳感器在送料過程中與片料碰撞。檢測信號為單張信號時,機械手伸出檢測支架取料,如果是檢測出雙張信號,機械手停止動作,輸出報警信號。


該產品由主機和傳感器兩部分構成。主機是負責處理電流信號,傳感器則是負責發射和接收磁場信號。工作原理是:兩個傳感器通電形成電磁場,當有金屬薄片切入磁場時,會根據薄片厚度的不同產生不同電壓的感應電流,主機通過對電流差異的分析,可以判斷進入探頭中間的金屬薄片是單張片料還是雙張片料。

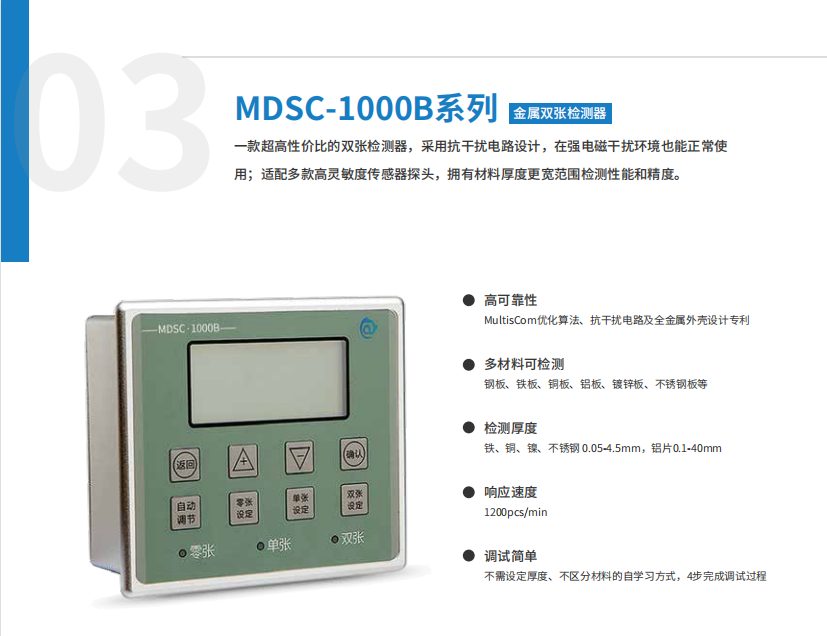

阿童木雙張檢測器MDSC-1000B1000B是一款一款超高性價比的雙張檢測器,采用抗干擾電路設計,在強電磁干擾環境也能正常使 用;適配多款高靈敏度傳感器探頭,擁有材料厚度更寬范圍檢測性能和精度。
