阿童木顏色傳感器CL1-N3S1常用于包裝設備；鋰電、食品，藥品，汽車，五金，噴碼、絲印、模切，制袋，拉鏈等行業機械設備上各種顏色識別。它能自動混合生成所需光源，進行穩定的顏色檢測；智能化、數字化的靈敏度設定,高清雙數字顯示，操作簡便易上手；8通道設計，同時識別1種顏色，200μs高速反應時間，多款感測頭選擇使用，應用范圍廣。今天小編跟大家詳細講解一下這款產品的安裝調試方法。

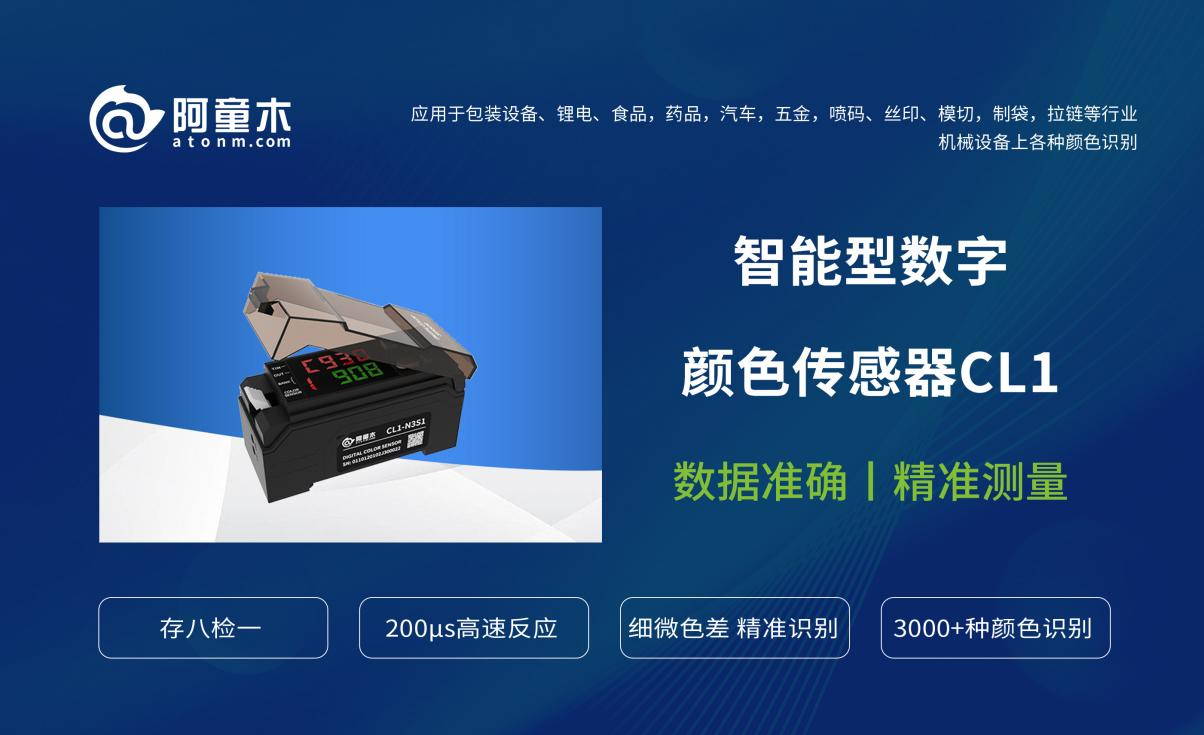

阿童木顏色傳感器CL1-N3S1
第一步：組裝。
1.插入光纖
首先打開傳感器保護蓋，按下卡扣，插入光纖，光纖鉛芯小的一端插入傳感器的發光孔（在傳感器的側面有標示箭頭，對應插連接位），插好以后把卡扣推回原位卡緊光纖。

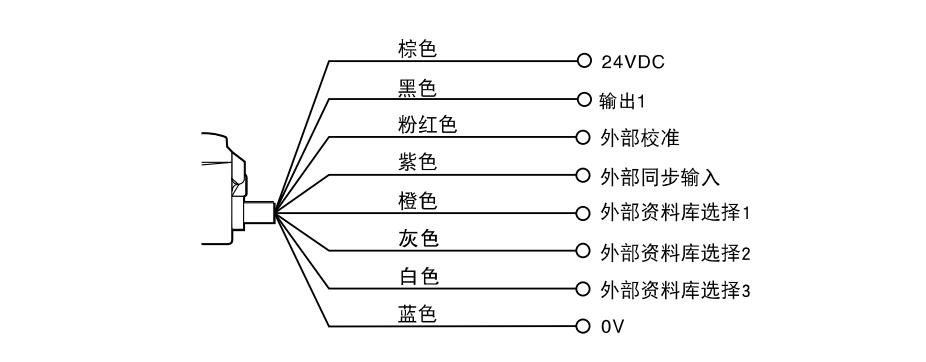

2.連接電源
傳感器棕色線接24伏，藍色線接0伏，黑色線連接輸出點。

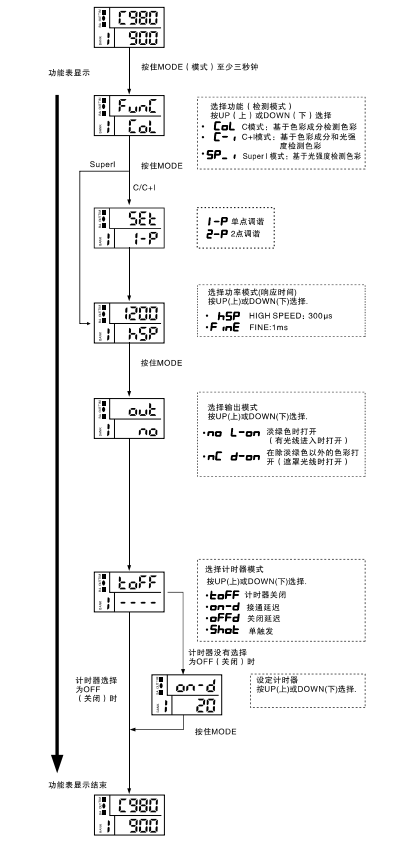

第二步：基本操作。
1.恢復出廠設置
在按住model鍵的同時按5次site鍵，此時傳感器紅色區域會出現RST，綠色區域會出現n o，按一下向上鍵或向下鍵，綠色區域會出現yes，按model鍵確認傳感器恢復出廠值。
2.識別模式設置
長按model鍵3秒以上，綠色區域顯示c o l，為傳感器的識別模式顯示，此時c o l表示使用顏色模式
2.學習模式設置
按一下model鍵進入下一步，綠色區域顯示2-p，此處表示的是傳感器的學習模式，
3.響應速度模式設置
再按一下model鍵進入下一步，綠色區域顯示f i n e，此處表示的是傳感器的響應速度模式
4.輸出模式設置
再按一下model鍵進入下一步綠色區域顯示n o，此數表示的是傳感器的輸出模式，n o表示常開
5.計時功能設置
再按一下model鍵，紅色區域t o f f，此處表示計時功能設置，默認是關閉
6.跳出功能設置
再按一下model鍵，綠色區域顯示數字，此時傳感器跳出功能設置。
下面附上阿童木CL1-N3S1顏色傳感器操作演示視頻，方便大家更直觀低了解和學習操作。
